Video Introduction of Nakahara Optoelectronics Laboratory

Company profile

Fiber array for MCF

PICK UP

GLASS CAPILLARIES

  • We manufacture high-precision quartz tubes and rods with dimensional tolerances of up to ±0.001mm, as well as glass tubes with polygonal cross sections.
  • Small quantities (1 piece), special orders and mass production are available.
  • We produce high precision capillaries using OH-free, OH-high content, synthetic quartz glass, natural quartz glass and borosilicate glass.

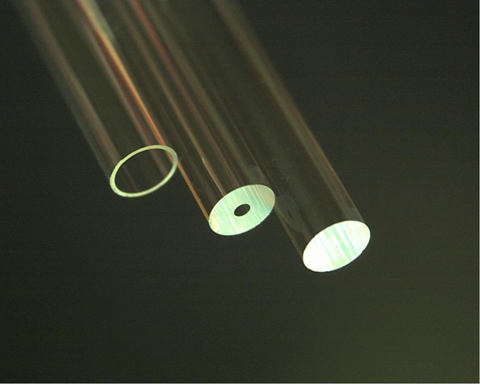

  • Round tubes

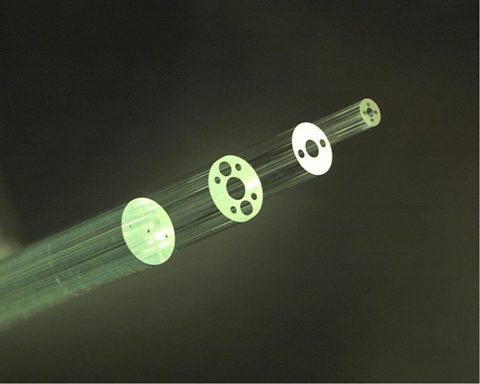

  • Multi-hole tubes
  • D-cut tubes
  • Square tubes

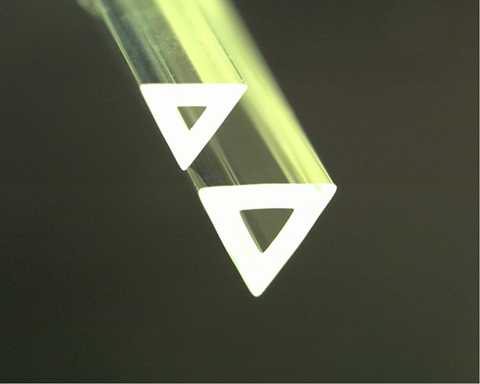

  • Triangular tubes
  • Special shapes
  • Solid rod
  • Ultra-small capillaries
  • Tapered hole capillaries
view all

Thick Pipe 1

  • Outer diameter： φ2
  • Internal diameter： φ0.5
  • Length： ～1200mm
  • Material： 石英

Thick Pipe 2

  • Outer diameter： φ2
  • Outer diameter： φ0.03
  • Length： ～1200mm
  • Material： 石英

Thick Pipe 3

  • Outer diameter： φ2
  • Internal diameter： φ0.01
  • Length： ～1200mm
  • Material： 石英

Quartz Glass Products

  • Outer diameter： φ2
  • Length： ～1200mm
  • Material： 石英

Thin Wall Tube

  • Outer diameter： φ2
  • Internal diameter： φ1.8
  • Length： ～1200mm
  • Material： 石英
view all

5 Hole Tube Φ4/5xΦ1 mm

2 Hole Tube 2

Multi-Hole Tube

7 Hole Tube

  • Outer Dimeter： φ2
  • Internal diameter： 中心穴φ0.8、左右穴φ0.5 pcd=1.3、4穴φ0.23 pcd=1.35
  • Length： ～1000mm
  • Material： 石英

3 Hole Tube 1

  • Outer Dimeter： φ1.8
  • Internal diameter： φ0.128、ピッチ0.25
  • Length： ～1000mm
  • Material： ホウケイ酸ガラス

3 Hole Tube 1

  • Outer Dimeter： φ2
  • Internal diameter： φ0.1、ピッチ0.67
  • Length： ～1000mm
  • Material： 石英

3 Hole Tube 2

  • Outer Dimeter： φ7
  • Internal diameter： φ1.3 p.c.d.=3.5
  • Length： ～1000mm
  • Material： 石英
view all

D-Cut Tube 2

  • Outer Diameter： φ0.5、高さ0.4
  • Inner Diameter： φ0.127
  • Length： ～1000mm
  • Material： ホウケイ酸ガラス

D-Cut 2 Hole Tube

  • Outer Diameter： φ1、高さ0.85
  • Inner Diameter： φ0.127、ピッチ0.5
  • Length： ～1000mm
  • Material： ホウケイ酸ガラス

D-Cut Tube 1

  • Outer Diameter： φ1、高さ0.85
  • Inner Diameter： φ0.127
  • Length： ～1000mm
  • Material： ホウケイ酸ガラス

WD-Cut Tube 2

  • Outer Diameter： φ1、高さ0.7
  • Inner Diameter： φ0.127、ピッチ0.5
  • Length： ～1000mm
  • Material： ホウケイ酸ガラス

3-channel WD-cut

  • Outer Diameter： φ1、高さ0.7
  • Inner Diameter： φ0.127、ピッチ0.25
  • Length： ～3mm
  • Material： ホウケイ酸ガラス
view all

Square Tube 1

  • Outer diameter： □0.6
  • Internal diameter： □0.24
  • Length： ～1000mm
  • Material： 石英

Square Tube 2

  • Outer diameter： □1
  • Internal diameter： □0.57
  • Length： ～1000mm
  • Material： 石英

Square Tube 3

  • Outer diameter： □2
  • Internal diameter： □1
  • Length： ～1000mm
  • Material： 石英

Square Tube 4

  • Outer diameter： □1.5
  • Internal diameter： □1
  • Length： ～1000mm
  • Material： 石英

Square Tube 5

  • Outer diameter： □0.4
  • Internal diameter： φ0.005
  • Length： ～1000mm
  • Material： 石英

Square Tube 6

  • Outer diameter： □1.4
  • Internal diameter： φ0.15
  • Length： ～1000mm
  • Material： 石英

Square Tube 7

  • Outer diameter： □1
  • Internal diameter： φ0.265
  • Length： ～1000mm
  • Material： 石英
view all

Now preparing to open to the public.

view all

Ellipse Pipe

  • Outer diameter： 高さ1、幅1.5
  • Internal diameter： 高さ0.5、幅1
  • Length： ～1000mm
  • Material： 石英

Bow Tie Rod

  • Outer diameter： φ1.8、凹みR0.9
  • Internal diameter： -
  • Length： ～1000mm
  • Material： 石英

Inside Protrusion Tube

  • Outer diameter： φ7.5
  • Internal diameter： -φ4.8、突起高さ0.8
  • Length： ～1000mm
  • Material： 石英

Fiber Support Pipe

Semi-Circular Rod

  • Outer diameter： φ8、高さ4
  • Internal diameter： -
  • Length： ～1000mm
  • Material： 石英

Fiber Support Pipe

Outer Diameter Φ1 Triangle Tube
view all

Now preparing to open to the public.

view all

Now preparing to open to the public.

view all

Now preparing to open to the public.

QUICK DELIVERY POSSIBLES

view all

INTEGRATED GRIN LENS PRODUCTS
